60207 ADF Scan Position Offset

Manually adjust the scanning start position for ADF scanning.

  • Main Scan
  • Sub Scan
Setting value name Input range Initial value Amount of change
Main Scan (Front) -10 ~ 10 0 about 0.1 mm
Sub Scan (Front) -25 ~ 25 0 about 0.1 mm
Main Scan (Back) -10 ~ 10 0 about 0.1 mm
Sub Scan (Back) -25 ~ 25 0 about 0.1 mm
  1. Start the service support mode.
  2. Select [06 Individual Adjustment].
  3. Select the [ADF/SCN] tab.

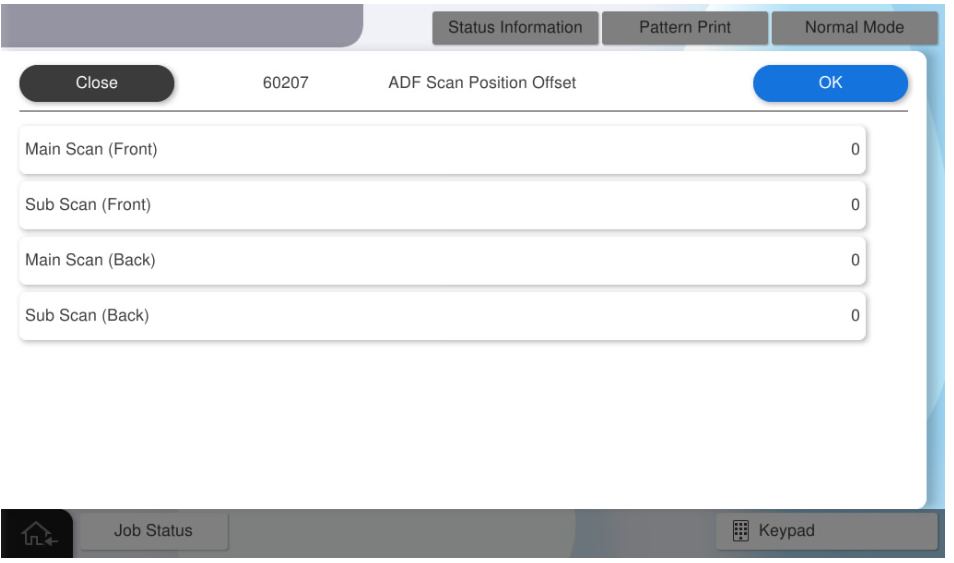

  4. Select [60207 ADF Scan Position Offset].
  5. Enter the desired adjustment value for each setting item, and press [OK].
